温湯消毒〜冷却を自動化 安定した種籾を効率的に供給

YS-3700 による 温湯消毒の手順

実験結果からも、本製品を使用しての消毒効果が実証されています。



仕様

型式 YS-2400 YS-2600 YS-3700 YS-3700S
温湯処理槽 処理能力 400kg/h 600kg/h 900kg/h 1440kg/h(63℃仕様)
水槽容量 2400L 3500L
温湯コンベア 三相 200V 100W 三相 200V 100W
乗換コンベア 三相 200V 200W 三相 200V 200W
ポンプ出力 200V 150W×6基 200V 150W×6基
冷却槽 処理能力 400kg/h 600kg/h 900kg/h 1440kg/h
水槽容量 1500L 2600L
冷却コンベア 三相 200V 100W 三相 200V 100W
ポンプ出力 200V 150W×3基 200V 150W×3基
投入コンベア 三相 200V 100W
エアーブロアー 三相 200V 2.2kW
蒸気ボイラー 型式 EQS-300KM EQS-401KM EQS-501KM
蒸発量 300kg/h 400kg/h 500kg/h
発生熱量 188kW 251kW 313kW
灯油消費量 21.6L/h 23.6L/h 29.5L/h
設備電力 三相 200V 0.95kW 三相 200V 1.6kW
自動軟水器 電源 100V 3VA
配管口径 20A
薬注装置 電源 100V 16W
吐出量 10mL/min
チラー 型式 RCUNP250AV RCUNP375AV RCUNP500AV
冷却能力 25.0kW 37.5kW 50.0kW
消費電力 三相 200V 9.4kW 三相 200V 15.3kW 三相 200V 18.8kW
ラインポンプ 0.75kW 150L/h
必要水量 温湯・冷却槽 標準で3900L 標準で6100L
消費水量 約200L/h 約300L/h 約400L/h 約600L/h
水道配管 20A×3口(ボイラー室の1口を含む)

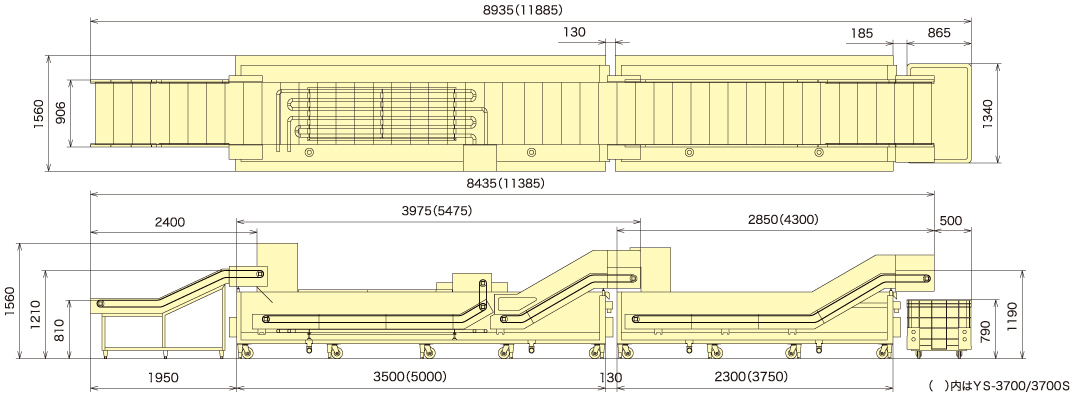

機体寸法 全長 8935mm 11885mm
全幅 1560mm
全高 1560mm



カタログダウンロード

※製品の仕様及び、デザインは改良の為予告なく変更する場合があります。

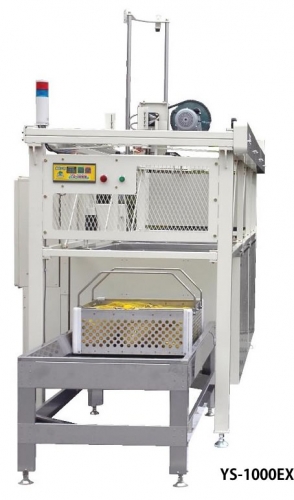

温湯種子消毒装置 自動搬送システム

高効率

作業者は種籾をセット、その後の温湯消毒から冷却・引き上げまでを自動で行います。

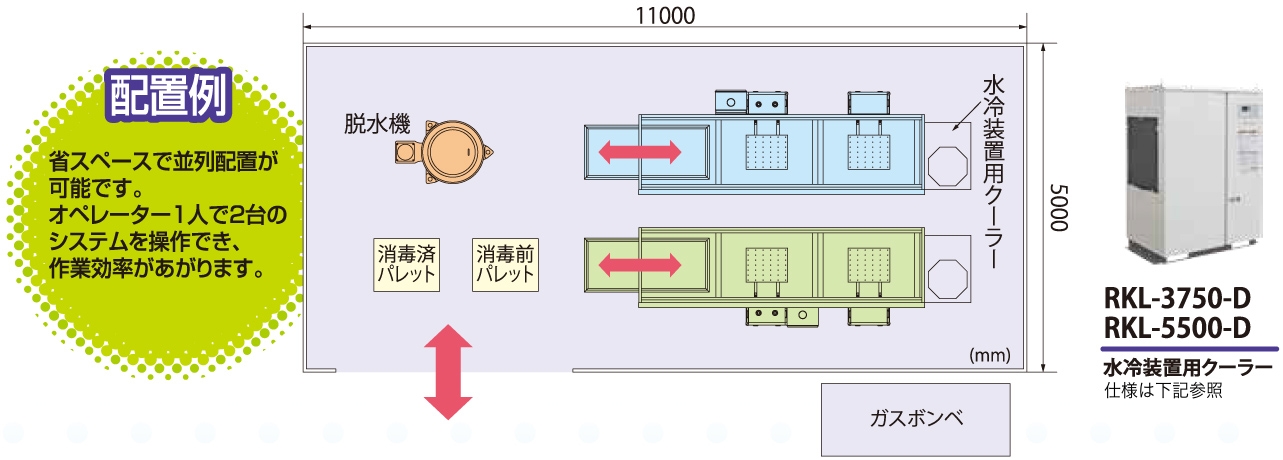

作業者の負担を減らし、2 台を並列設置した場合でも作業者は1 人で操作ができます。

シンプル設計

構造を簡略化することにより、メンテナンスを簡単に行えます。

省スペース

クレーン式搬送を採用し、コンベア搬送タイプに比べて約半分の設置面積にしました。※当社製品比較
設置場所が限られている又は、作業スペースを有効に使用したい方におススメです。

仕様

型式 YS-1000EX YS-1500EX
処理重量 最大 40kg/回 最大 60kg/回
処理能力 200kg/h 300kg/h
周囲温度範囲 5~40℃
定格電源 温湯消毒機 AC200V 三相 19.5A AC200V 三相 38A
水冷装置 AC200V 単相 2.5A
給湯器 AC100V 1.5A 凍結防止ヒーター作動時3.7A
自動搬送機 AC100V 5.1A×2
ヒーター容量 6kW 12kW
ポンプ容量 AC200V 単相 150W×4 AC200V 単相 150W×5
温度設定範囲 温湯消毒機 36〜65℃(0.1℃単位)
水冷装置 1〜25℃(1℃単位)
給湯器 ガスの種類 LPG
消費量 112kW(8kg/h)
外形寸法 5230mm 5920mm
奥行 1580mm 1660mm
高さ 2590mm 2670mm



カタログダウンロード

※製品の仕様及び、デザインは改良の為予告なく変更する場合があります。

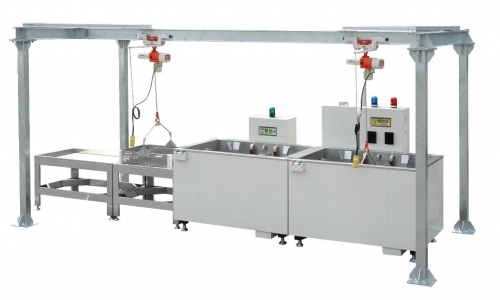

温湯種子消毒装置 手動搬送システム

高効率

2 基のチェーンブロックで詰込み・消毒・冷却作業を効率よく行うことができます。

安心設計

設定時間になると、ブザーと同時にチェーンブロックにより浸漬カゴが自動的に引き上げられます。

仕様

型式 YS-1000A1 SET
処理重量 最大 40kg/回
処理能力 200kg/h
周囲温度範囲 5~40℃
定格電源 温湯消毒機 AC200V 三相 19.5A
水冷装置 AC200V 単相 2.5A
給湯器 AC100V 1.5A 凍結防止ヒーター作動時3.7A
チェーンブロック AC100V 10.5A×2
ヒーター容量 6kW
ポンプ容量 AC200V 単相 150W×4
温度設定範囲 温湯消毒機 36〜65℃(0.1℃単位)
水冷装置 1〜25℃(1℃単位)
給湯器 ガスの種類 LPG
消費量 112kW(8kg/h)
外形寸法 5580mm
奥行 2500mm
高さ 2560mm



カタログダウンロード

※製品の仕様及び、デザインは改良の為予告なく変更する場合があります。
